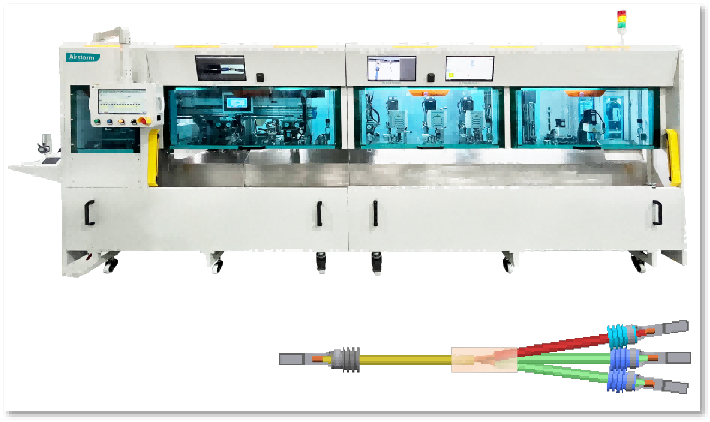

全自動合壓（焊）機
AST-ZIP500-CC or CW

應用

全自動合壓（焊）機（4+4+1合壓）針對2-8根（端子少于4種，即插接端子3種，合壓端子1種）線合并在一起自動壓接熱縮而設計。
其合壓端具有以下功能：切線、剝皮/半剝、單端穿熱縮管、鏈?zhǔn)経型壓接釘合壓接（附帶壓力監控功能）或焊接并熱縮處理；
非合壓端則具備切線、剝皮/半剝、穿防水栓、壓接端子（附帶壓力監控功能）等功能。

設備優勢

一站式解決方案，替代了傳統的多工序間流轉，節省人力/庫存/空間，提高質量。
柔性強：產品可編程，n+n (max 4) 自由組合
換型快：默認配置內一鍵換型3+3+8（3種端子/3種栓/8種線）
節拍快：約3秒每回路
質量高：視覺/CFM全過程在線質量監控
平臺化：壓接/栓/焊接/合壓/熱縮/質量工具（拉力計/測高儀），工藝可根據客戶需要定義和選擇
可選：產品標簽打印

加工過程

質量檢測內容

電線過載丨剝斷檢測丨端子缺失丨壓力監控（OES）丨端子壓接后視覺檢測丨合壓壓力監控（OES）丨合壓視覺檢測

如下部分檢測手段展示

壓力監控

端子壓接后視覺檢測

合壓視覺檢測

設備參數

壓接單根線徑范圍：0.13-4mm2(AWG 26-11)
最短加工/打U導線長度：65mm/300mm
熱縮管長度/外徑：20-50mm / 4-10mm
最多同時在線導線種類：8
壓接能力：3/6T（合壓
循環時間：2.5-3秒/回路 （實際基于具體產品有波動）
換型：≤30min（端子、栓、線）
操作人數：0.5人/自動線
電壓功率：380V AC   10KW
氣壓：5-7Bar
尺寸：6Mx2Mx2M (不含收放線裝置）

視頻

如需視頻資料，請與我司銷售聯系。
